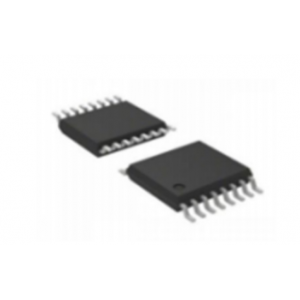

高精度ADC芯片 - MS5192T/MS5193T

產品介紹

一、高精度ADC芯片-MS5192T/MS5193T描述：

MS5192T/MS5193T為適合高精度測量應用的低功耗、低噪聲、三通道差分輸入的 16bit/24bit 模數轉換器。其內部集成了低噪聲輸入緩沖器、低噪聲儀表放大器，當增益設置為 64，更新速率為 4.17Hz 時，均方根噪聲為 25nV。集成了精密低噪聲、低漂移內部帶隙基準，也可采用外部差分基準電壓。其片內還集成可編程激勵電流源、burnout電流源和偏置電壓發生器。偏置電壓發生器可將通道的共模電壓設置為 0.5*AVDD。此芯片采用外部時鐘或內部時鐘，輸出數據速率可通過軟件設置數據更新速率為 4.17Hz 到 470Hz。電源電壓范圍為 2.7V 到 5.25V。

二、高精度ADC芯片-MS5192T/MS5193T特點：

1）RMS 噪聲：在 4.17Hz 為 25nV；在 16.7Hz 為 30nV；

2）功耗：典型值為 380uA

3）集成低噪聲、可編程增益儀表放大器

4）集成低溫漂電壓基準

5）更新速率：4.17Hz 到 470Hz

6）集成 50Hz/60Hz 限波濾波器

7）集成可編程電流源

8）集成片內偏置電壓發生器

9）電源電壓：2.7V 到 5.25V

10）工作溫度范圍：-40℃ ~ 105℃

三、高精度ADC芯片-MS5192T/MS5193T應用：

衡器應力檢測

氣體分析和血液分析

工業過程控制和儀器儀表

液相和氣相色譜儀

6位DVM

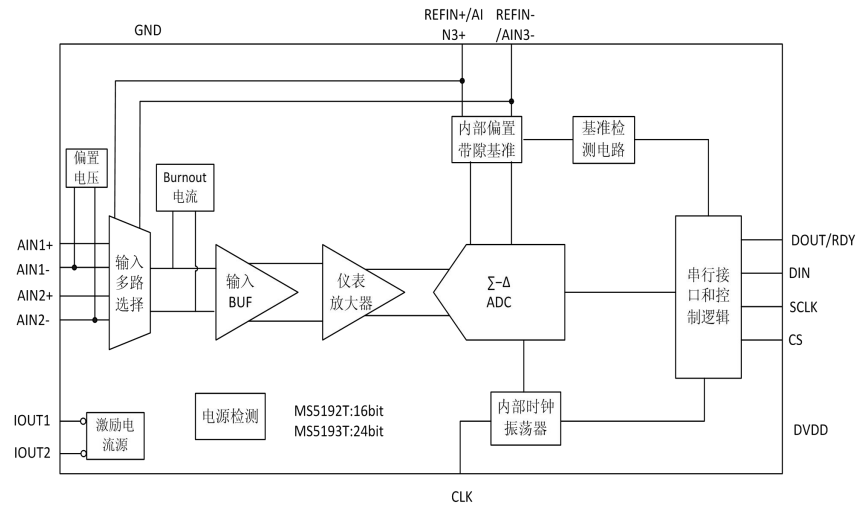

四、高精度ADC芯片-MS5192T/MS5193T內部框圖：
