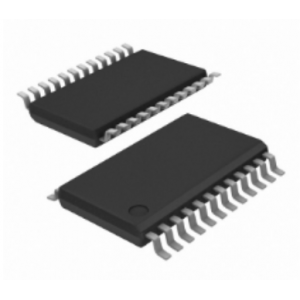

高速模數轉換芯片 - MS5510
模擬信號輸入范圍：
- 模式一：2V MAX
- 模式二：4V MAX
8比特分辨率
積分線性誤差
±0.75 LSB（25℃） ±1 LSB（-20℃-75℃）
微分線性誤差
±0.5 LSB（25°C） ±0.75 LSB（-20℃-75℃）
最快轉換頻率：20MSPS
5V單電源工作
低功耗
- 模式一：127.5mW
- 模式二：150mW
產品介紹
MS5510是8比特，20MSPS模數轉換器（ADCs）,同時使用一個半閃速結構。MS5510在5V的電源電壓下工作，其典型功耗只有130mW，包括一個內部的采樣保持電路，具有高阻抗方式的并行輸出口以及內部基準電阻。與閃速轉換器（flash converters）相比，半閃速結構減少了功耗和晶片尺寸。通過在2步過程（2-step process）中實現轉換，可以大大減少比較器的數目。轉換數據等待時間為2.5個時鐘。
一、高速模數轉換芯片-MS5510的特性：
模擬信號輸入范圍：
- 模式一：2V MAX
- 模式二：4V MAX
8比特分辨率
積分線性誤差
±0.75 LSB（25℃） ±1 LSB（-20℃-75℃）
微分線性誤差
±0.5 LSB（25°C） ±0.75 LSB（-20℃-75℃）
最快轉換頻率：20MSPS
5V單電源工作
低功耗
- 模式一：127.5mW
- 模式二：150mW
二、高速模數轉換芯片-MS5510的應用：
