高精度時間測量芯片 - MS1022P
Mouse over image to zoom
4 線 SPI 通信接口
工作電壓 2.5V 至 3.6V
工作溫度-40℃至+125℃ ?

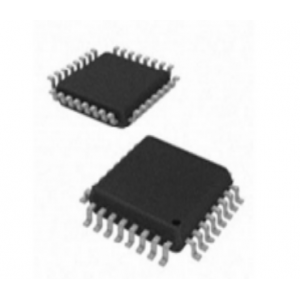

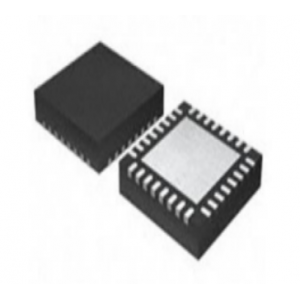

QFN32/LQFP32 封裝
產品介紹
高精度時間測量芯片 - MS1022是一款高精度時間測量(TDC)電路，是MS1002的升級產品，與MS1002管腳完全兼容，且兼容MS1002的所有功能。MS1022內部集成了模擬比較器、模擬開關、施密特觸發器等器件，從而大大簡化了外圍電路。同時內部增加了第一波檢測功能,使抗干擾能力大大提高。內部比較器的offset 可編程范圍為±35 mV，可提高采樣精度。用戶可以讀取第一個回波脈沖的相對寬度來判斷接收信號強度的提示。通過這個提示可以判斷超聲波換能器異常、管壁覆蓋物增多、水中有氣泡等異常檢測。通過命令StartTOFRestart可以完成一次超聲波時差（順流和逆流）的測量和數據的讀取，從而大大減少軟件的操作和電量的消耗。
一、高精度時間測量芯片-MS1022P的特性：
測量范圍 1：
雙通道單精度模式 75ps
單通道雙精度模式 37ps
測量范圍 3.5ns（0ns）至 2.5μs
20ns 較小脈沖間隔，較多可接收 4 個脈沖
測量范圍 2：
單通道單精度模式 75ps 分辨率
雙精度模式 37ps，四精度模式 19ps 的分辨率
測量范圍 500ns 至 4ms（4M 高速時鐘下）
可測量 3 個脈沖,并可自動處理 3 個數據
模擬輸入電路：
斬波穩定低漂移比較器,具有可編程偏移電壓,±35 mV
第一波檢測
可測量第一波的脈沖寬度
內部集成用于輸入選擇的模擬開關
外部電路僅需要 2 個電阻和 2 個電容
溫度測量單元：
2 個或 4 個溫度傳感器，PT500/PT1000 或更高
內部集成施密特觸發器
應用外部施密特觸發器 16 位有效進度，應用內部低噪聲觸發器 17.5 位有效精度
超低功耗（每 30 秒測量一次時為 0.08uA）
特殊功能：
脈沖發生器，較多可生成 127 個脈沖
上升或/和下降沿觸發測量
高精度的 STOP 屏蔽窗口
低功耗 32K 振蕩器（500nA）
7×32 位的 EEPROM
綜述：
4 線 SPI 通信接口
工作電壓 2.5V 至 3.6V
工作溫度-40℃至+125℃
QFN32/LQFP32 封裝
二、高精度時間測量芯片-MS1022P的應用：
超聲波熱量表，水表
激光測距
