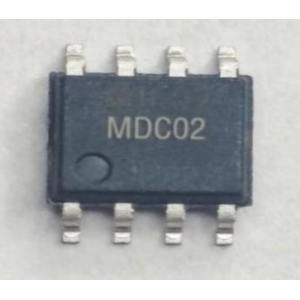

高精度數字電容傳感芯片 - MDC02

產品介紹

高精度數字電容傳感芯片 - MDC04、MDC02是高集成度的數字模擬混合信號傳感集成電路，芯片直接與被測物附近的差分電容極板相連，利用不同物質介電常數的區別，通過放大、數字轉換、補償計算電容的微小變化來實現物質成分的傳感。芯片內部集成高精度 16bit 模數轉換 ADC 電路，其電容分辨率為0.1fF，線性度誤差小于 0.3%。此外，芯片內置精度 0.5℃的溫度傳感電路，可用于溫度補償及其他溫度傳感場景。

和國內外同類產品相比，MDC04、MDC02 具有寬測量范圍、寬工作電壓、低功耗、多種接口、內置溫度測量、小尺寸、低成本等優勢，可用于液位檢測、食品/土壤等水分含量測量、冰霜檢測、接近/手勢傳感等應用場景。

一、高精度數字電容傳感芯片 - MDC02的特性：

可配置固定測量范圍：0~103.5pF
可配置可變測量范圍：±15.5pF
芯片可自動搜索較佳量程配置
電容分辨率：0.1fF
線性誤差：<0.3%
寬供電電壓范圍：2.0V~5.5V
低功耗：典型待機電流 0.2μA，峰值電流 0.45mA
測量速度：3-20ms 可配置
較高測溫精度：±0.5℃@0℃~50℃ ? 工作溫度范圍：-55℃~125℃
MDC04 I2C/單總線接口
MDC02 單總線接口

二、高精度數字電容傳感芯片 - MDC02的應用：
