兩線電流型霍爾開關傳感器 - AH542

產品介紹

AH542是一款基于 BCDMOS 技術設計的霍爾開關傳感器。傳感器包括具有溫度補償?shù)?hall器件、動態失調消除放大器、比較器和輸出級。該芯片為電流輸出。比較器將實際磁通量與固定參考值（開關點）進行比較，控制輸出MOSFET 的電流大小。有源失調補償可在各種電源電壓下產生特定溫度系數的磁特性。此外，機械應力對磁性參數影響很小。

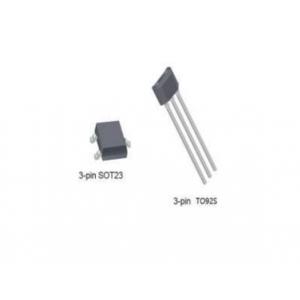

該系列芯片傳感器適用于工業環境和汽車應用，環境溫度范圍為-40℃～150℃，電源電壓范圍為 3.0V～30V。AH542 有三種封裝形式：TO92S、SOT23(small)、SOT23-3L，且封裝符合RoHS 標準，產品已通過AEC-Q100 認證。

一、兩線電流型霍爾開關傳感器 - AH542的特性：

AEC-Q100 Grade 0 汽車級認證
工作電壓：3.0V～30V
ESD：±12kV
有較強的抗機械應力特性
具有特定溫度系數的開關點
溫度范圍：-40℃～150℃
電源引腳具有反向電壓保護
適用于汽車和工業

二、兩線電流型霍爾開關傳感器 - AH542的應用：

速度和 RPM 傳感器

轉速表傳感器、流量傳感器

直流電動機、電機和風扇控制、機器人控制

近距離傳感器、位置傳感器

安全扣帶、引擎蓋、后備箱門鎖

天窗/活頂/后擋板/提升門啟動

剎車/離合器踏板

電動助力轉向系統（EPS)

變速器換擋

刮水器電機
