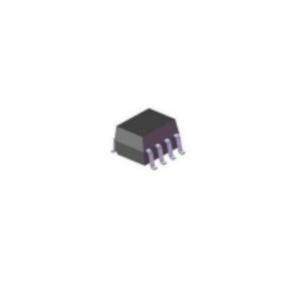

光耦 - ICPL-063X

產品介紹

ICPL-0630/0631/063L是一種光耦合門，它結合了GaAsP發光二極管和高增益光電探測器集成的光耦合探測器。啟用輸入允許探測器。探測器集成電路的輸出是一個開放的集電極肖特基夾緊晶體管。內屏蔽提供3.3V時10kV/μs的共模瞬態抗擾規范。這種獨特的設計提供了較大限度的交流和直流電路隔離，同時實現了LVTTL/LVCMOS的兼容性。光耦合器的交流和直流運行參數保證從-40°C到+85°C，從而使系統性能無故障。

一、光耦 - ICPL-063X的特性：

3.3V/5V雙電源電壓
低功耗
高速：典型的10 MBd
TTL/LVTTL/LVCMOS兼容
低輸入電流能力：5 mA
保證交流和直流性能：-40°C至+85°C
可選輸出（僅限單通道產品）
安全批準：UL、VDE、CQC

二、光耦 - ICPL-063X的應用：

隔離線路接收機

計算機外圍接口

微處理器系統接口

數據、數字轉換的數字隔離

開關式電源

儀表輸入輸出隔離

接地回路消除
