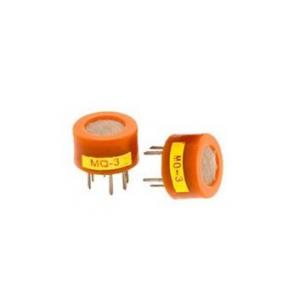

酒精傳感器 - MQ-3

產品介紹

• MQ-3酒精傳感器產品描述

• MQ-3酒精傳感器所使用的氣敏材料是在清潔空氣中電導率較低的二氧化錫(SnO2)。當傳感器所處環境中存在酒精蒸汽時，傳感器的電導率隨空氣中酒精氣體濃度的增加而增大。使用簡單的電路即可將電導率的變化轉換為與該氣體濃度相對應的輸出信號。

  MQ-3半導體傳感器對酒精的靈敏度高，可以抵抗汽油、煙霧、水蒸氣的干擾。這種傳感器可檢測多種濃度酒精氣氛，是一款適合多種應用的低成本傳感器。




• MQ-3酒精傳感器特點

• *對酒精氣體具有良好的靈敏度

  *長壽命、低成本

  *簡單的驅動電路即可




• MQ-3酒精傳感器主要應用

• *車用酒精氣體報警器

  *便攜式酒精氣體檢測器




• MQ-3酒精傳感器技術指標

產品型號			MQ-3
產品類型			半導體氣敏元件
標準封裝			膠木（黑膠木）、塑封
檢測氣體			酒精蒸汽
檢測濃度			25-500ppm酒精
標準電路條件	回路電壓	Vc	≤24V  DC
	加熱電壓	VH	5.0V±0.1V ACorDC
	負載電阻	RL	可調
標準測試條件下氣敏元件特性	加熱電阻	RH	29±3Ω（室溫）
	加熱功耗	PH	≤900mW
	輸出電壓	Vs	2.5-4.0V (in 125ppm酒精)
	靈敏度	S	Rs(in air)/Rs(125ppm酒精)≥5
	濃度斜率	α	≤0.6(R300ppm/R125ppm酒精)
標準測試條件	溫度、濕度		20℃±2℃；55%±5%RH
	標準測試電路		Vc：5.0V±0.1V VH：5.0V±0.1V
	預熱時間		不少于48小時
