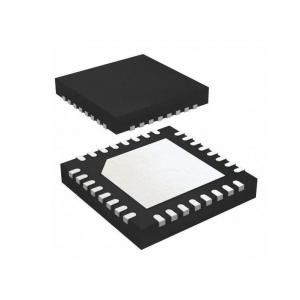

Level shift - iML7272A

產品介紹

iML7272A是一個高壓電平移位器。該設備適用于GOA TFT-LCD面板的應用。液平移位器被設計用于產生一個高壓信號，以驅動TFT-LCD面板。提供16個輸出，在LVGL/VGL和VGH之間切換，以充電和放電高達5nF的電容負載。

一、Level shift - iML7272A的特性：

2.6V到5.5V的輸入邏輯電平范圍

-18V至40V的輸出電壓范圍

16 Ch水平移位器支持10-CH CLK，2-CH STV、LC1/2、DIS_VGL、DIS_LVGL

CLK_IN1/2、STV_IN1/2、LC_IN、終端、DIS_SENSE、A0輸入

故障輸出

VDD、VGH、LVGL、VGL電源引腳

保護功能：UVLO、OTP、OCP

支持2英寸多輸出

I2C接口，從屬地址50h/52h

斷電放電選項

2線模式

符合RoHS標準和無鹵素標準

二、Level shift - iML7272A的應用：

GOATFT-液晶面板
