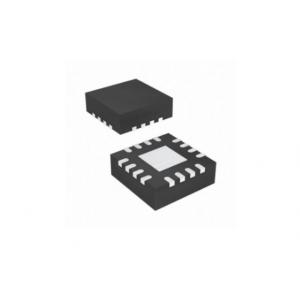

射頻放大芯片 - WT20-1809可替換TPS65235

產品介紹

這款單低噪聲塊變頻器調節器（LNBR）適用于模擬和數字衛星接收器，是一種單片線性開關電壓調節器，專門設計用于通過同軸電纜向兩個LNB下變頻器提供功率和接口信號。WT20-1809需要很少的外部組件，與升壓開關和補償電路集成在設備的內部。選擇一個較高的開關頻率來較小化無源濾波組件的大小，進一步幫助降低成本。高水平的組件集成確保了極低的噪聲和波紋數字。對于DiSEqCTM通信，提供一個音調控制引腳來控制內部生成的22 kHz音調開和關。

提供了一套全面的故障寄存器，符合所有的通用標準，包括：過流、熱停機、欠壓、功率不良。

該設備使用一個2線雙向串行接口，與I2C?標準兼容，其工作時間高達400 kHz。

一個睡眠大頭針可以較大限度地節省電力，并在需要時快速關閉設備，而不需要I2C?控制。

WT20-1809以無鉛（Pb）包裝提供。

一、射頻放大芯片 - WT20-1809的特性：

超低功耗模式下的睡眠大頭針

集成升壓MOSFET，電流傳感和補償

穩定與低壓陶瓷升壓電容器

可調LNB輸出電流限制從300至800 mA

通過LNB電流限制設置，提高峰值電流限制比例

8個可編程LNB輸出電壓（DAC）電平

帶有關機定時器的LNB過電流限制器

跟蹤升壓轉換器使功耗較小化

LNB過渡時間可由外部電容器配置

推拉LNB輸出階段保持13.667→19.667V和19.667→13.667V的過渡時間，即使在高電容負載

內置的22 kHz音調振蕩器促進了DiSEqC?音調編碼，即使在零負載

色調生成不需要額外的外部組件

診斷功能： PNG、CPOK

廣泛的保護功能： UVLO，OCP，TSD

2線串行I2C?兼容接口

二、射頻放大芯片 - WT20-1809的應用：

衛星接收機

衛星電視

衛星計算機
