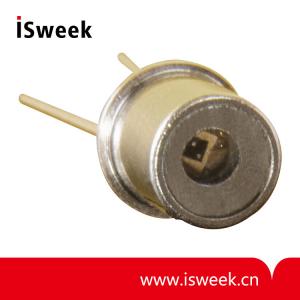

德國SGLUX 紫外光電二極管 - SG01M-A18

Mouse over image to zoom

1. 采用碳化硅（SiC）材料
2. 適用于UVA頻段
3. 有效探測區域0.2mm2
4. 10mW/cm2峰值輻射照度產生約740nA電流
5. 芯片高度穩定性（通過德國PTB認證）

產品型號：: SG01M-A18

PDF：

訂貨數量：

詢價加入詢價籃

產品介紹

一、紫外光電二極管SG01M-A18特性：

1.?采用碳化硅（SiC）材料

2.?適用于UVA頻段

3.?有效探測區域0.2mm2

4.?10mW/cm2峰值輻射照度產生約740nA電流

5.?芯片高度穩定性（通過德國PTB認證）

二、關于碳化硅材料（SiC）：

SiC可承受極端輻射硬度，近乎完美的可見盲區，低暗電流，高速響應和低噪音的特別屬性；這些功能使SiC成為可見盲區紫外探測器的很好使用材料。SiC探測器可以一直工作在高達170℃的溫度中，信號（響應率）的溫度系數也很低，<0.1%/K。由于（fA級別的暗電流）噪音低，很低的紫外線輻射強度也可以可靠地測量，（需要適當?shù)姆糯笃鳎?

SiC光電二極管可作為未濾波的寬帶探測設備或帶有光學濾波器，提供對UVA、UVB、UVC波段的響應。

三、紫外光電二極管SG01M-A18? 應用領域：

主要用于火焰控制(工業鍋爐)，水處理(?UV強度的保險)，UV天文(陣列探測)，槍彈跟蹤(紫外線照相機)，臭氧和污染物監測，火焰感應(火警安全裝置油滴監測)，測試太陽光中的紫外線強度(禮品、化妝品用具)，紫外線燈管的紫外線發生強度測試(醫療器械或民用消毒碗柜的消毒效率檢驗)等。

四、紫外光電二極管SG01M-A18技術參數:

型號	SG01M-A5	SG01M-A18
光譜特性
響應率	0.037A/W	0.037A/W
波長典型值	331nm	331nm
波長范圍（S=0.1*Smax）	309-367nm	309-367nm
可見盲區（Smax/S>405nm）	>1010	>1010
一般特性（25℃）
有效探測區域	0.2mm2	0.2mm2
暗電流（1V反向偏壓）	0.7fA	0.7fA
電容	50pF	50pF
短路電流（10mW/cm2峰值輻射照度）	約740nA	約740nA
溫度系數	<0.1%/K	<0.1%/K
額定值
操作溫度	-55～+170℃	-55～+170℃
儲存溫度	-55～+170℃	-55～+170℃
焊接溫度（3S）	260℃	260℃
反向電壓VRmax	20V	20V
物理特性	采用T05金屬外殼密封，1針腳絕緣，1針腳接地	采用T018金屬外殼密封，1針腳絕緣，1針腳接地
