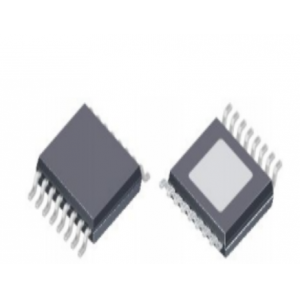

直流馬達驅動芯片 - MS3112

產品介紹

MS3112是一款雙通道5V全橋驅動芯片，可以用作一個步進電機驅動，芯片為攝像機、消費類產品、玩具和其他低壓或者電池供電的運動控制類應用提供了集成的電機驅動解決方案。MS3112能提供高達0.8A的輸出電流。可以工作在1.8~6V 的電機電源電壓。MS3112具有PWM（IN/IN）輸入接口,與行業標準器件兼容，并具有過溫保護等保護功能。

一、直流馬達驅動芯片-MS3112的特性：

雙通道H橋電機驅動器
-- 驅動直流電機或其他負載
-- 低導通阻抗(HS+LS)850mΩ
0.8A 驅動電流
低壓電源 VCC：1.8~6V
接口類型
-- PWM(IN1/IN2)輸入模式
過溫保護
低電流睡眠模式

二、直流馬達驅動芯片-MS3112的應用：
