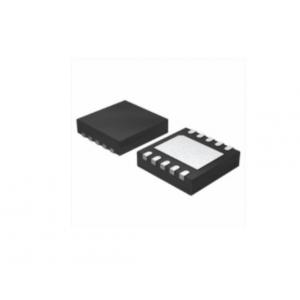

馬達驅動芯片 - SS6208

產品介紹

SS6208集成了一個單相MOSFET驅動器，高側MOSFET和低側MOSFET到一個3mm*3mm8引腳DFN包。與離散組件解決方案相比，SS6208集成解決方案大大減少了封裝寄生效應和板空間。

驅動程序和mosfet已經為半橋應用進行了優化。通過一個較寬的工作電壓范圍，可以優化高側或低側MOSFET柵極的驅動器電壓，以達到最佳的效率。內部自適應非重疊電路通過防止兩個mosfet的同時傳導，進一步減少了開關損耗。

當VCC低于規定的閾值電壓時，UVLO電路可以防止發生故障。為待機模式設計的PIN EN可使芯片進入低靜止電流狀態，電池壽命長。

一、馬達驅動芯片 - SS6208的特性：

較大額定連續電流4A，峰值8A
引導式高側驅動器
高/低側MOSFET集成
高頻操作（高達1MHz)
PWM輸入兼容3.3V和5V
內部引導二極管
處于電壓鎖定狀態
內部熱停機
適應性保護
小包裝：DFN3*3，8個引腳
無鉛設備

二、馬達驅動芯片 - SS6208的應用：
