韓國GreenChip 電容式觸摸芯片 - GT316L

產品介紹

電容式觸摸芯片 - GT316L是綠色觸控3^TM電容觸控產品之一傳感器系列。特別是GT316L可以做電容傳感有16個通道下綠色觸3^TM以上發動機運行。多虧了這款劃時代的GreenTouch3^TM引擎，應用程序?qū)?huì)更強大和無問題的EMC, EMI, H/W變化，電壓干擾、溫度漂移、濕度漂移等。特別是，它不產生任何問題的CS和EFT噪聲環境發生在任何觸摸應用程序。

GT316L提供了16個觸摸感輸入，也可以使用作為調光LED驅動器輸出引腳。這是非常經濟的解決方案當LED反饋是必需的，因?yàn)闆]有LED控制的額外材料成本。幾乎所有的選擇控制觸摸操作和GT316L調光LED驅動可以通過內部控制寄存器執行。這些內部使用I2C接口可讀和可寫控制寄存器。觸摸輸出結果也可讀取使用。I2C接口可以當MCU IO或連接器資源不足時是有用的

應用程序。GT316L可應用于較寬的供電電壓范圍1.8 v至5.5 v。GT316L的CTRL引腳提供可切換芯片使兩個芯片在同一I2C總線上并行操作的ID。GT316L的輸出引腳提供25mA下沉輸出。

一、電容式觸摸芯片-GT316L的特性：

16通道觸摸感應輸入

- 這些引腳可以用作LED驅動引腳

嵌入式GreenTouch3^TM引擎

- 模擬補償電路

- 嵌入式數字噪聲濾波器

- 智能靈敏度校準

- 嵌入式CS、EFT增強核心

支持I2C接口

提供中斷功能

LED驅動器(32步調光控制)

四個25mA sink exclusive輸出引腳

極低的功耗

- 待機模式:Min=9.6uA (@3.3V, RSP時間≈800ms)

- 可供當前節省的各種操作時期

供電電壓范圍寬:1.8V ~ 5.5V

包類型

- QFN-28L 4 x4

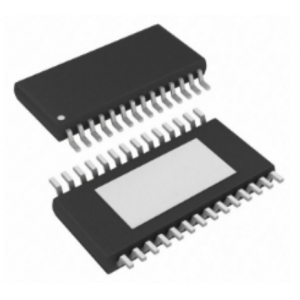

- TSSOP-30L

通過無鉛認證

二、電容式觸摸芯片-GT316L的應用：

多鑰匙應用—門鎖、遙控器等

便攜式電子產品-手機，MP3, PMP, PDA，導航、數碼相機、攝像機等

多媒體設備-電視，DVD播放器，藍光播放器，數碼相框、家庭影院等

家電—冰箱、空氣凈化器、空調、洗衣機、微波爐等

PC機，辦公自動化等- PC機，液晶顯示器，傳真機，復印機，燈光控制，玩具，游戲設備等
