馬達驅動芯片 - SS6811H

產品介紹

SS6811H為舞臺燈光和其它電機一體化應用提供一種雙通道集成電機驅動方案。SS6811H有兩路H橋驅動，每個H橋可提供較大輸出電流1.6A (在24V 和Ta=25°C適當散熱條件下)，可驅動兩個刷式直流電機，或者一個雙極步進電機，或者螺線管或者其它感性負載。

SS6811H的每一個H橋的功率輸出模塊由N型功率MOSFET組成。SS6811H提供了一種低功耗睡眠模式來關斷內部電路，以達到非常低的靜態(tài)電流。這種睡眠模式通過設置SLEEP引腳來實現(xiàn)。內部關斷功能包含過流保護，短路保護，欠壓鎖定保護和過溫保護。

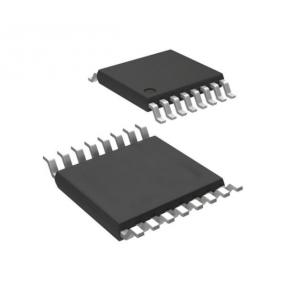

SS6811H提供一種帶有裸露焊盤的16Pins，5.0mm * 6.4mm，eTSSOP封裝，能有效改善散熱性能，且是無鉛產品，引腳框架采用100％無錫電鍍。

一、馬達驅動芯片 - SS6811H的特性：

雙通道 H 橋電機驅動器
–單個或兩個有刷直流電機
–一個步進電機
PWM 控制接口
低導通阻抗的金屬氧化物半導體場效應晶體管(MOSFET)
– 24V，Ta = 25°C 時可實現(xiàn) 1.6A 較大驅動電流
– 24V，Ta= 25°C 時 RDS(on)為 720mΩ（典型值 HS + LS）
8.2~38V 工作電壓范圍
睡眠模式低電流
內置 3.3V 基準電壓
帶散熱片的表面貼裝封裝
保護特性
– 過流保護 (OCP)
– 熱關斷 (TSD)
– 欠壓閉鎖 (UVLO)

二、馬達驅動芯片 - SS6811H的應用：
